poniedziałek, 9 czerwca 2014

Najprostszy sposób podłaczenia centrali Integra.



Podłączenie centrali  Integra nie powinno sprawić wiele problemów, jeżeli będziemy się trzymać zawsze jednego schematu podłączenia kolorów przewodów.

Na zdjęciach poniżej  przykładowe podłączenie centrali, manipulatora oraz czujki w systemie 2EOL NC.

Czujki do wejść  Z3, Z4, Z5 są podłączone na jednym kablu.   W takim przypadku zasilania łączymy równolegle czyli przewody czerwony i niebieski. Wyjście czujki odpowiednio do koloru jaki mamy podłączony do wejścia w centrali.


Do wyjścia OUT1 i OUT2  jest podłączony sygnalizator zewnętrzny. OUT1 sygnalizacja optyczna a do OUT2 sygnalizacja akustyczna.






Do wejścia Z8 ekspandera czyli do wejścia 16 w centrali  jest podłączony obwód anty-sabotażowy sygnalizatora oraz obudowy centrali. Obwód anty-sabotażowy łączymy szeregowo.


czwartek, 6 marca 2014

Naprawa Terminala POS.





Tak naprawdę Terminal POS to komputer z ekranem dotykowym usprawniający sprzedaż.

Naprawa odbywa się podobnie jak naprawa komputera z tym że w Terminalu POS wszystkie podzespoły są zintegrowane na płycie głównej.

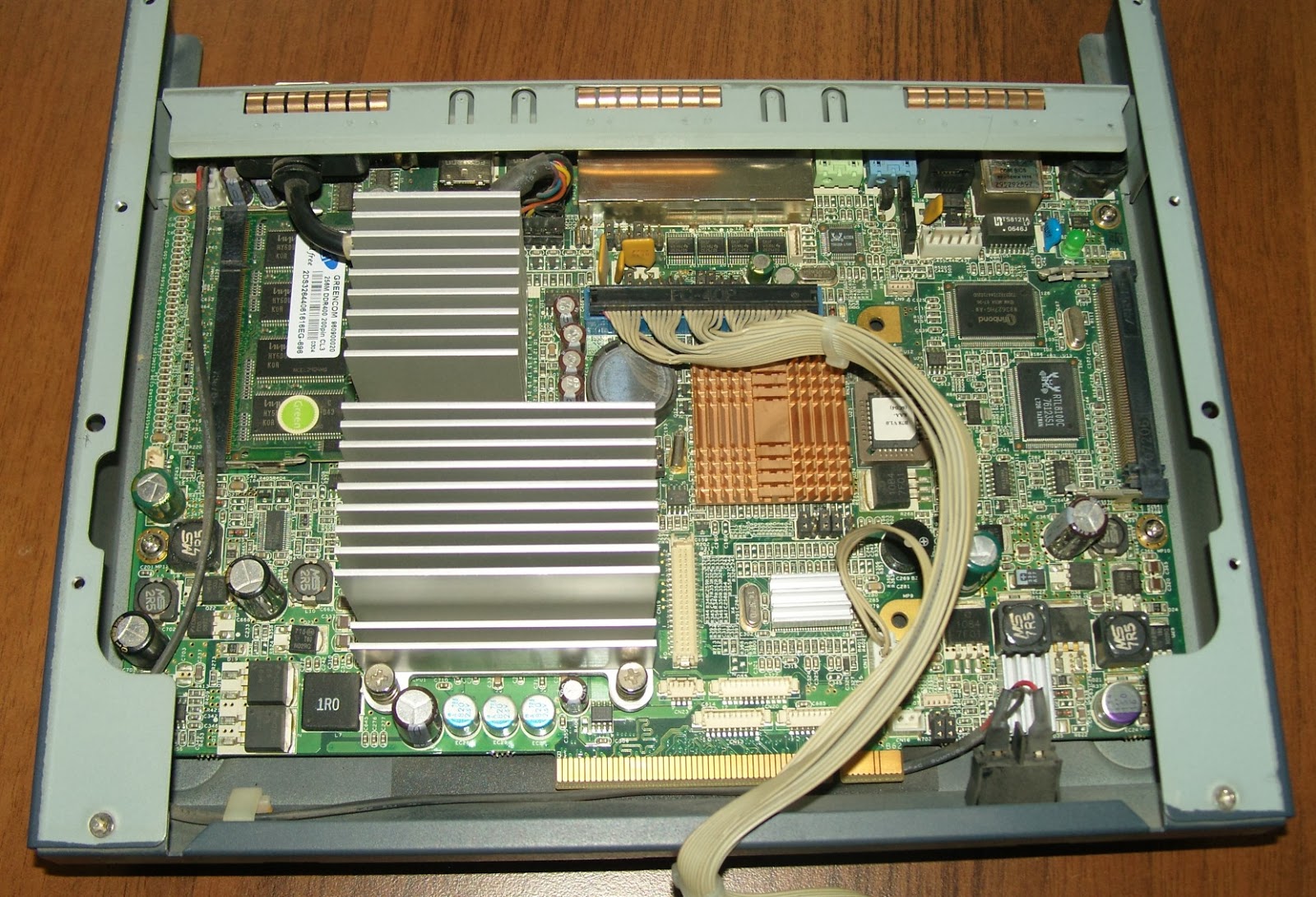

Poniżej zdjęcia naprawionego Terminala POS firmy NOVITUS od środka.
